回転切削圧入工法（ジャイロプレス工法）の設計法・施工法

概要

回転切削圧入工法（ジャイロプレス工法™）は、杭先端にビットを設けた鋼管杭を、回転させながら地中に圧入する工法です。

本工法は主に水平方向の荷重を受け持つ土留め壁や道路擁壁、河川護岸に用いられてきましたが、近年は橋梁基礎や井筒基礎などの支持杭としての適用が増加しており、本技術評価を取得しました。

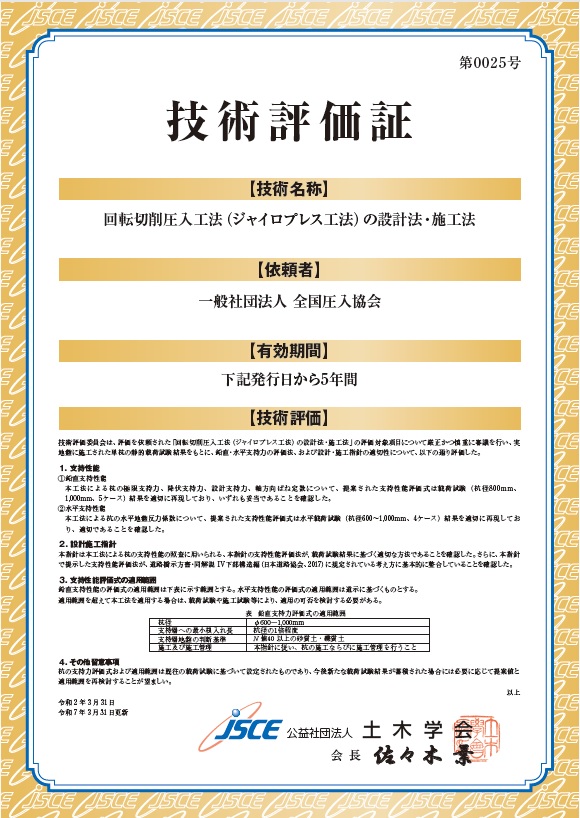

 技術評価概要_第25号

  適用範囲

●鉛直支持力評価式の適用範囲

　　1)  土木学会：回転切削圧入工法（ジャイロプレス工法）の設計法・施工法に関する技術評価 報告書


● 水平支持力評価式の適用範囲

「道路橋示方書 ・同解説IV 下部構造編（日本道路協会、2017）」に基づくものとします。

技術の特長

　▷ 特許他情報はこちら　  　　

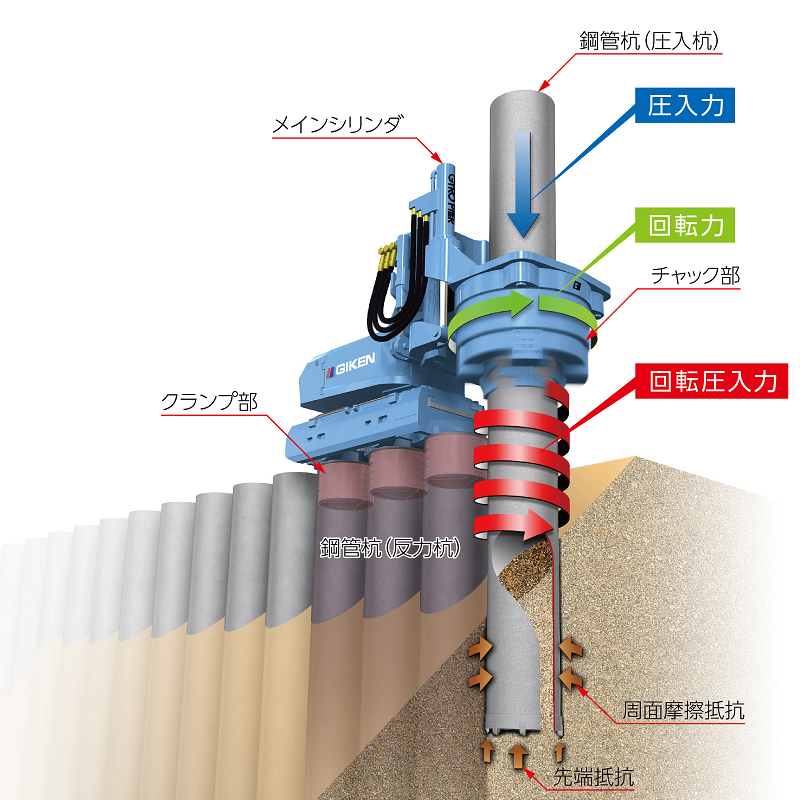

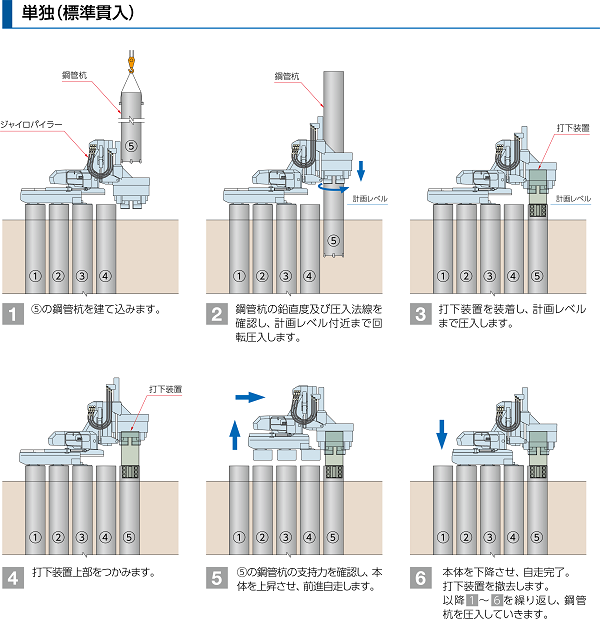

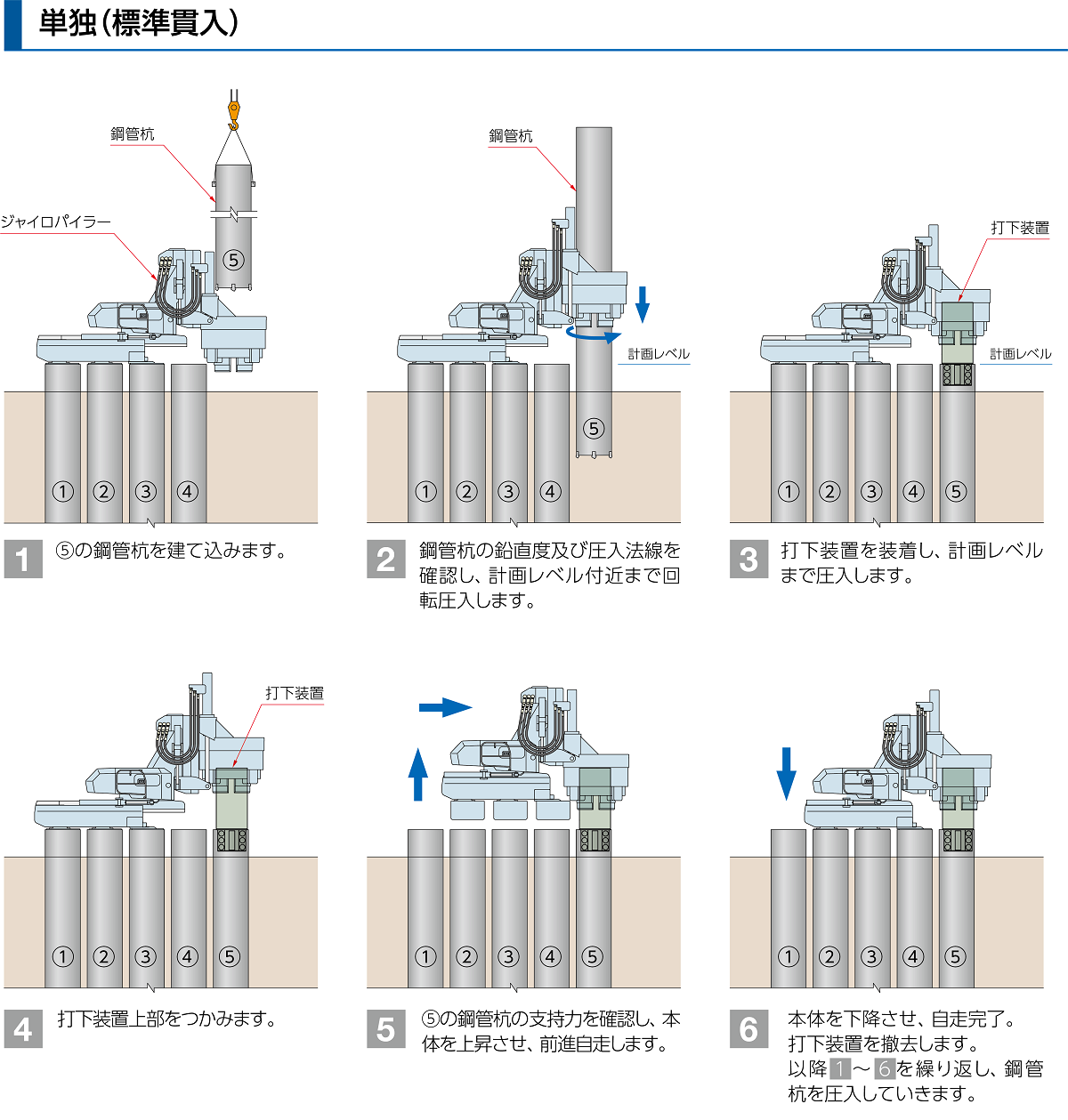

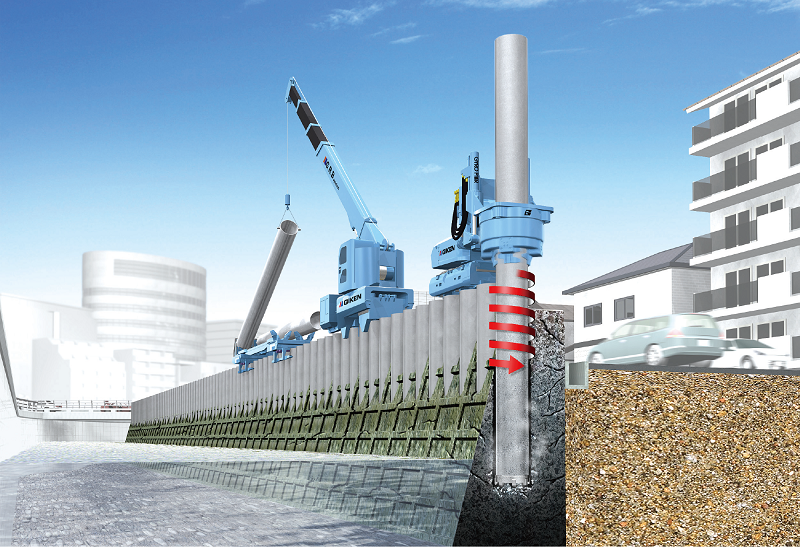

本工法は、先に施工した鋼管杭数本を把持し、それらの引抜き抵抗力を反力として利用しながら、先端リングビット付き鋼管杭を直接地中に回転しながら圧入します。
圧入機はすでに施工した杭の上を自走することから、大規模な仮桟橋等を必要とせず、都市部の狭隘な空間や傾斜地などの厳しい施工条件下での施工に優れます。



   回転切削圧入工法（ジャイロプレス工法）の4つのメリット

従来工法では難しい硬質地盤やコンクリート構造物などの地中障害物への圧入施工が可能です。

本工法により、回転切削圧入して地中に貫入させることで、既存の構造物を残置したまま、鋼管杭を施工可能です。

施工システムのコンパクト化により、狭隘地、空頭制限などの厳しい施工条件下での施工に最適です。
また、仮桟橋等も必要としません。

先端リングビットにより、圧入杭の断面だけを回転切削することで、排土量を抑制し、環境に優しい施工を実現します。
また、圧入機には生分解性オイル・グリスを使用し、万一油脂が流出しても自然分解され、生態系への影響を最小限に抑えます。


▷ 詳細は こちら からご覧いただけます。

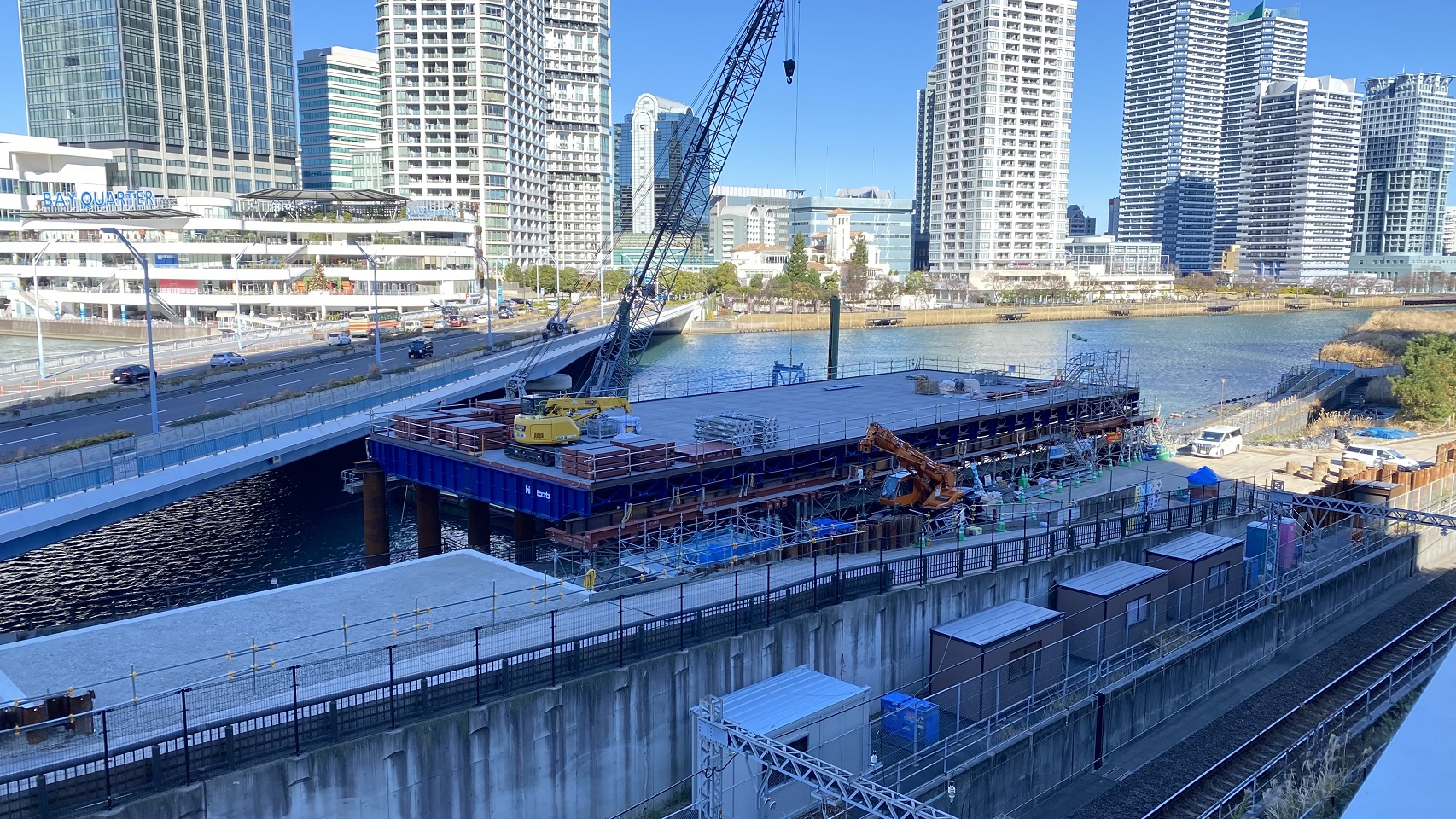

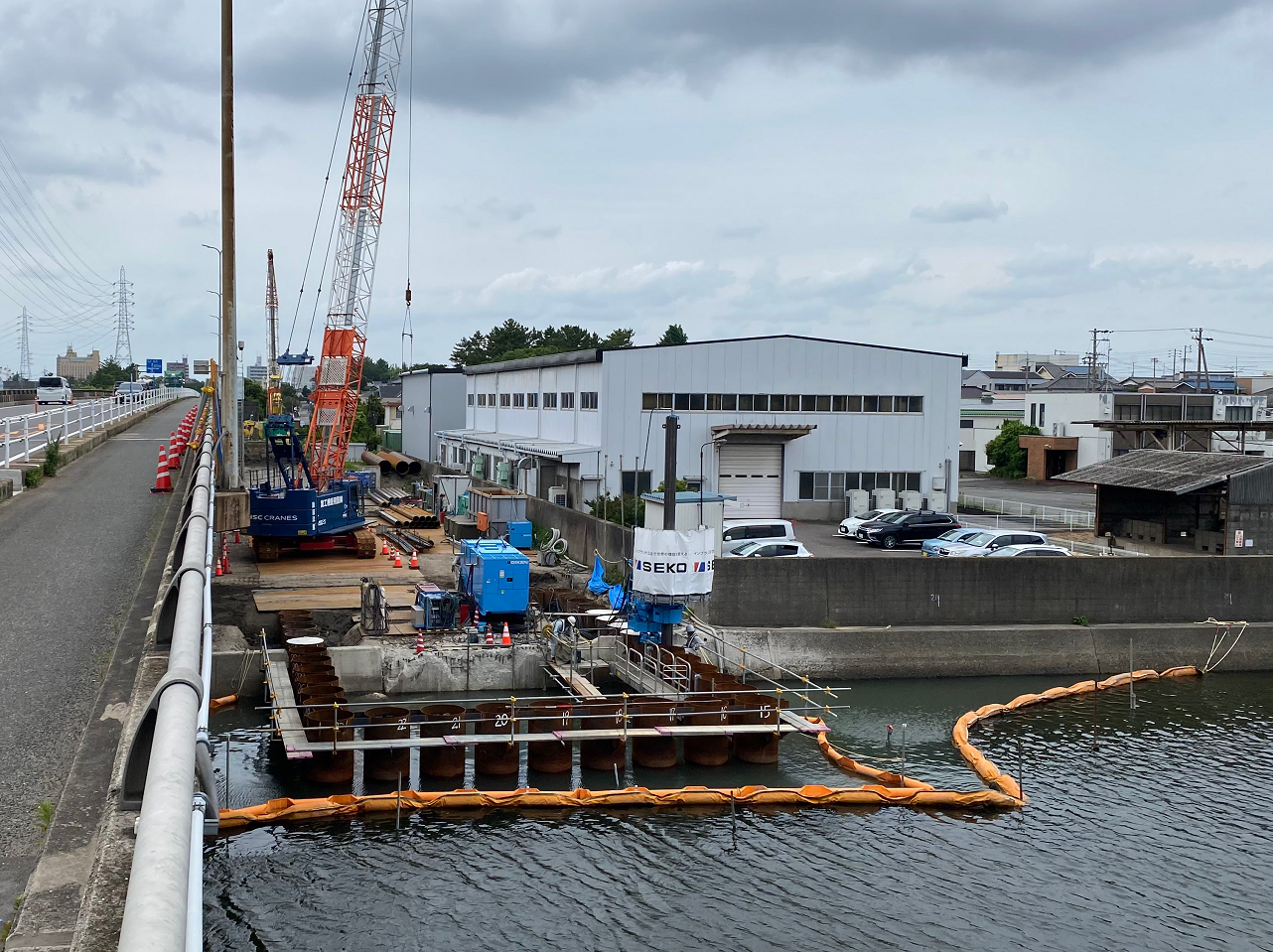

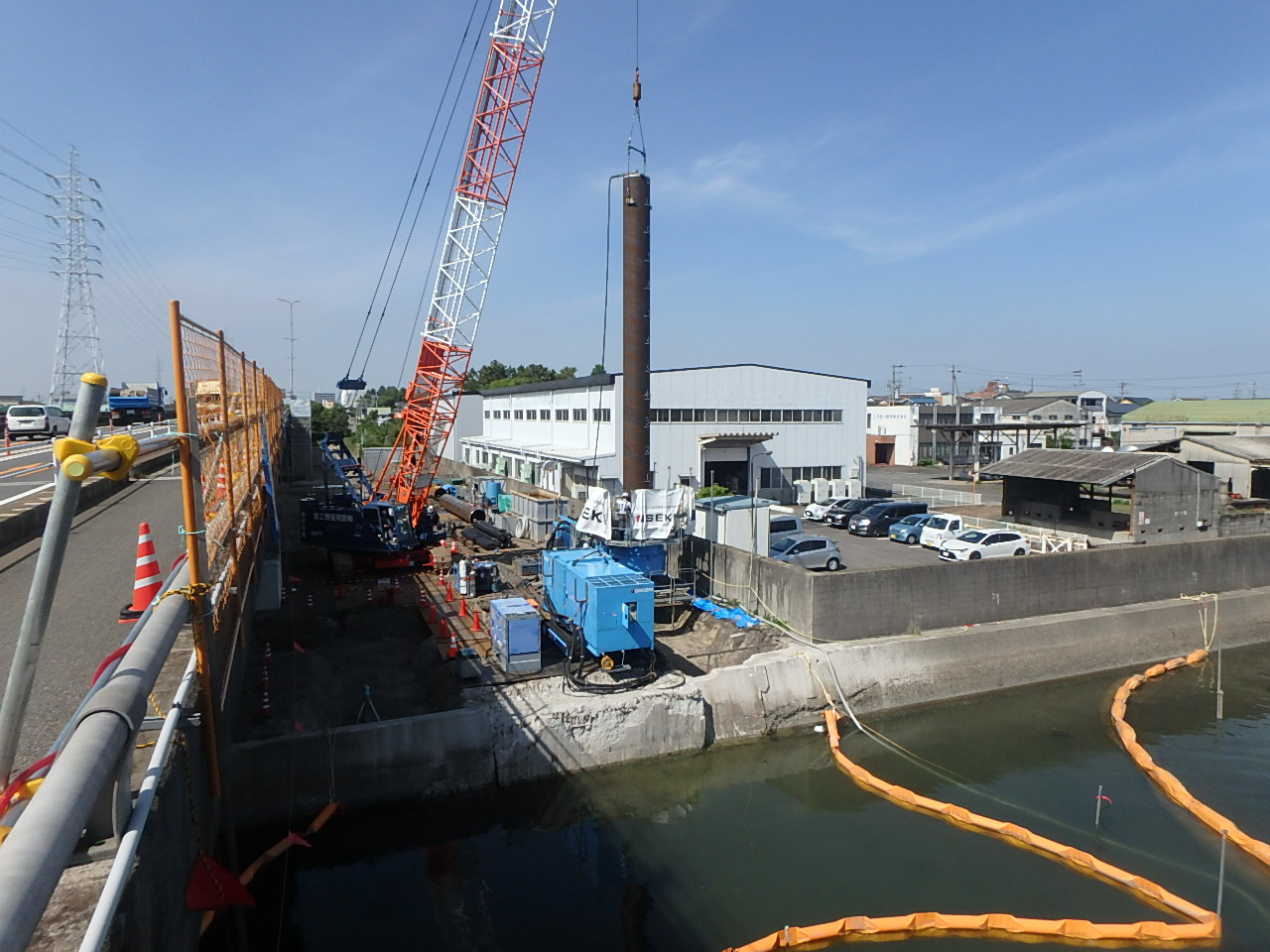

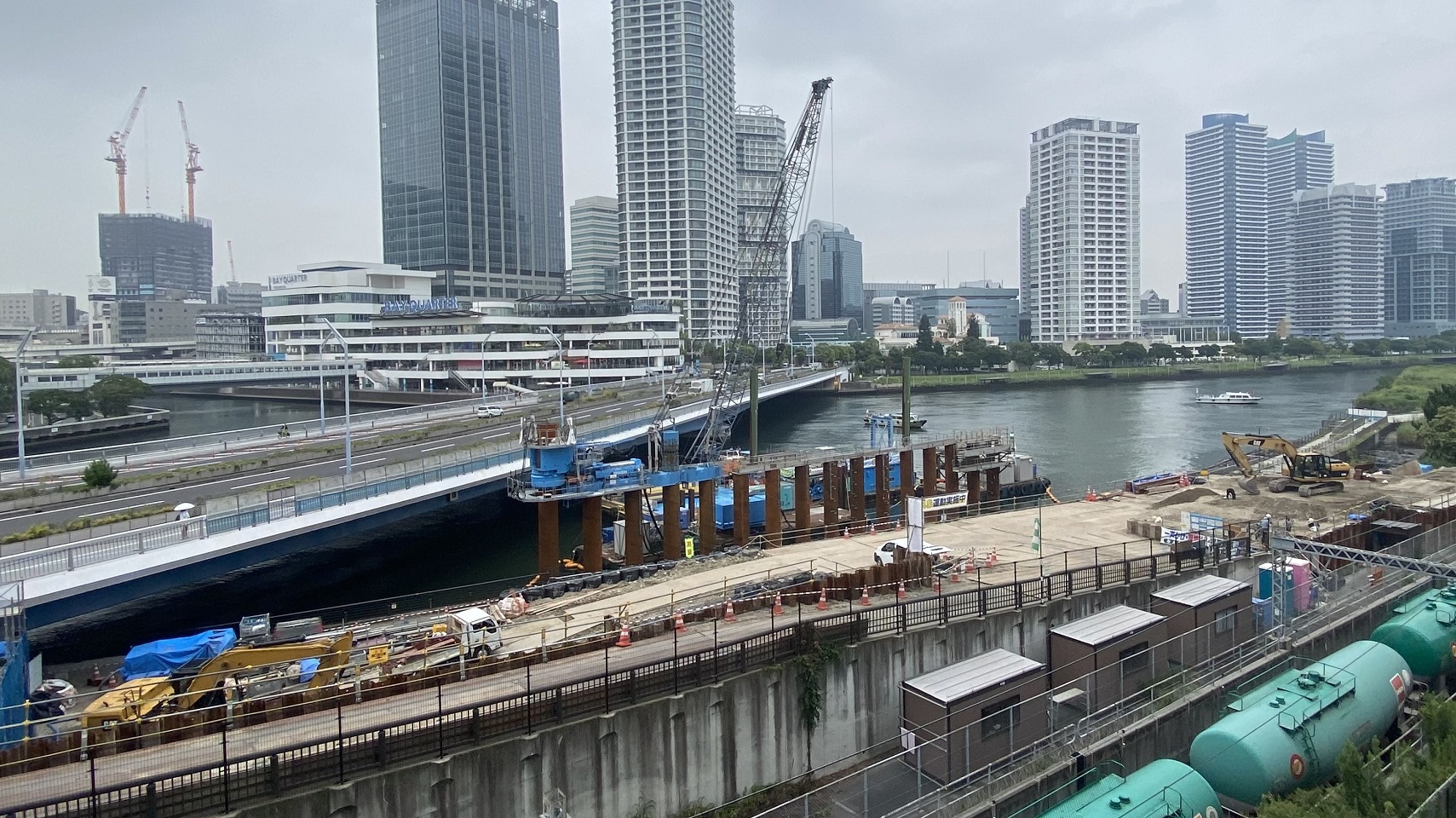

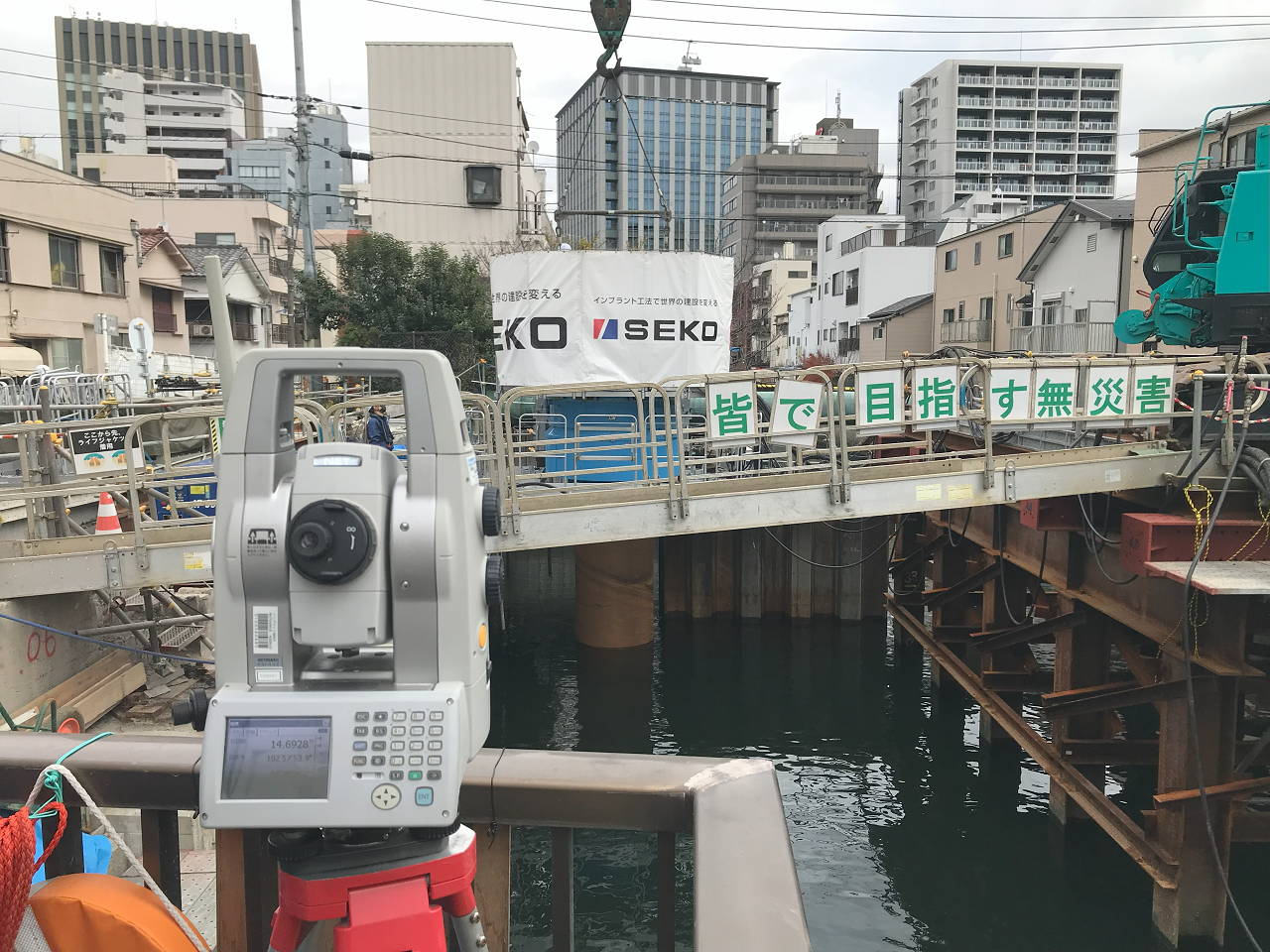

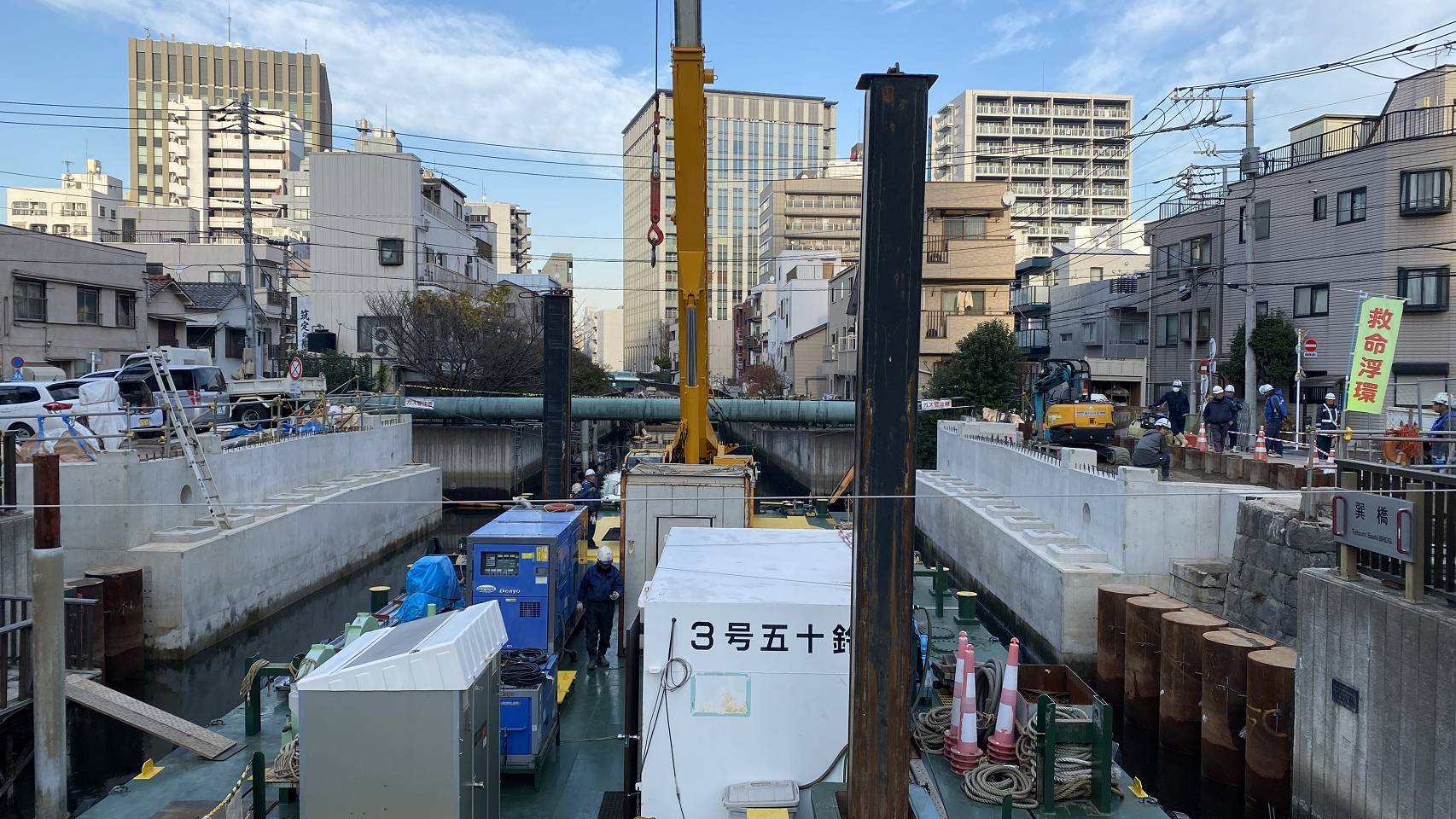

回転切削圧入工法（ジャイロプレス工法）の支持杭としての活用実績
